自動切換器使用說明

自動切換器是與同輝8000硬盤自動播出系統配套的,用于播出軟件控制節目的切換。

硬件連接：

自動切換器和硬盤自動播出系統的連接示意圖如下所示：

  自動切換器連接圖

軟件設置：

在把切換器與硬盤自動播出系統（電腦）之間連接好以后，就要進行軟件設置。

1、打開“同輝8000硬盤自動播出系統”，點擊“系統”——>“參數設置”，選中“系統參數”選項卡。在“切換計時”和“中文級別”后的小框框中打鉤。如圖所示：

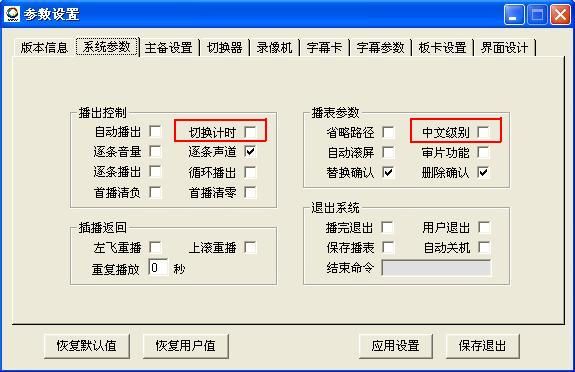

  修改前

 修改后

2、選中“切換器”選項卡，把“串行端口”改為“1”，把“控制01”、“控制02”和“遙控01”分別改為“切換06”、“切換07”和“切換08”。如圖所示：

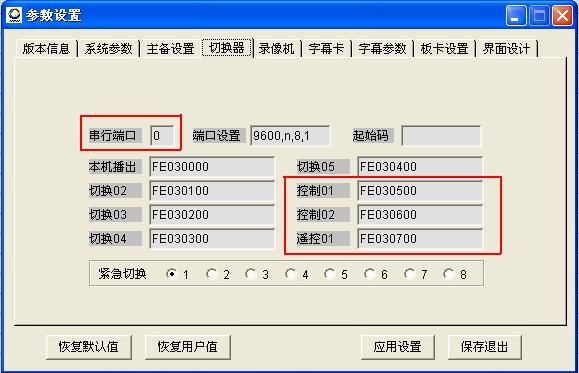

  修改前

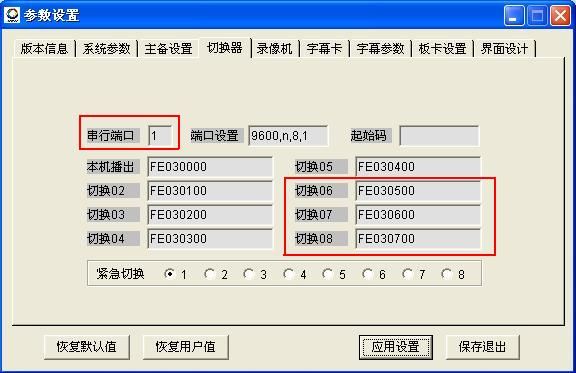

修改后

設置好之后，在要切換的時段隨便拖入一個節目，把節目的“類型”改為想要切換的通道，把“節目長度”改為要切換過去的時間長度。具體操作參看《同輝硬盤播出說明書》的“第四章  編排播出表”。
